塑料加工廠  下面介紹塑料簡(jiǎn)易鑒別法：

       1． 塑料的外觀鑒別

       通過(guò)觀察塑料的外觀，可初步鑒別出塑料制品所屬大類(lèi)：熱塑性塑料，，熱固性塑料或彈性體。一般熱塑性塑料有結(jié)晶和無(wú)定形兩類(lèi)。結(jié)晶性塑料外觀呈半透明，乳濁狀或不透明，只有在薄膜狀態(tài)呈透明狀，硬度從柔軟到角質(zhì)。無(wú)定形一般為無(wú)色，在不加添加劑時(shí)為全透明，硬度從硬于角質(zhì)橡膠狀（此時(shí)常加有增塑劑等添加劑）。熱固性塑料通常含有填且不透料明，如不含填料時(shí)為透明。彈性體具橡膠狀手感，有一定的拉伸率。

       2． 塑料的加熱鑒別

       上述三類(lèi)塑料的加熱特征也是各不相同的，通過(guò)加熱的方法可以鑒別。熱塑性塑料加熱時(shí)軟化，易熔融，且熔融時(shí)變得透明，常能從熔體拉出絲來(lái)，通常易于熱合。熱固性塑料加熱至材料化學(xué)分解前，保持其原有硬度不軟化，尺寸較穩(wěn)定，至分解溫度炭化。彈性體加熱時(shí)，直到化學(xué)分解溫度前，不發(fā)生流動(dòng)，至分解溫度材料分解炭化。

       3． 塑料的溶劑處理鑒別

       熱塑性塑料在溶劑中會(huì)發(fā)生溶脹，但一般不溶于冷溶劑，在熱溶劑中，有些熱塑性塑料會(huì)發(fā)生溶解，如聚乙烯溶于二甲苯中，熱固性塑料在溶劑中不溶，一般也不發(fā)生溶脹或僅輕微溶脹，彈性體不溶于溶劑，但通常會(huì)發(fā)生溶脹 。

       4． 塑料的密度鑒別

       塑料的品種不同，其密度也不同，可利用測(cè)定密度的方法來(lái)鑒別塑料，但此時(shí)應(yīng)將發(fā)泡制品分別出來(lái)，因?yàn)榘l(fā)泡沫塑料的密度不是材料的真正的密度。在實(shí)際工業(yè)上，也有利用塑料的密度不同來(lái)分選塑料的。

       5．塑料的熱解試驗(yàn)鑒別

       熱解試驗(yàn)鑒別法是在熱解管中加熱塑料至熱解溫度，然后利用石蕊試紙或pH試紙測(cè)試逸出氣體的pH值來(lái)鑒別的方法。

       6． 塑料的燃燒試驗(yàn)鑒別

       燃燒試驗(yàn)鑒別法是利用小火燃燒塑料試樣，觀察塑料在火中和火外時(shí)的燃燒性， 同時(shí)注意熄火后，熔融塑料的落滴形式及氣味來(lái)鑒別塑料種類(lèi)的方法。

       7．塑料的顯色反應(yīng)鑒別

       通過(guò)不同的指示劑可鑒別某些塑料，在2ml熱乙酸酐中溶解或懸浮幾毫克試樣，冷卻后加入3滴50%的硫酸（由等體積的水和濃硫酸制成），立即觀察顯色反應(yīng)，在試樣放置10min后再觀察試樣顏色，再在水浴中將試樣加熱至100度，觀察試樣顏色。用此法可鑒別下表中的塑料。

造成塑料模具損耗的幾種常見(jiàn)原因

塑料模具是塑料加工工業(yè)中和塑料成型機(jī)配套，賦予塑料制品以完整構(gòu)型和準(zhǔn)確尺寸的工具。由于塑料品種和加工方法繁多，塑料成型機(jī)和塑料制品的結(jié)構(gòu)又繁簡(jiǎn)不一，所以塑料模具的種類(lèi)和結(jié)構(gòu)也是多種多樣的。我們?cè)谑褂盟芰夏＞邥r(shí)，經(jīng)常會(huì)遇到模具損耗的問(wèn)題，這是什么原因造成？1、塑料模具主要工作零件的材料的問(wèn)題，選材

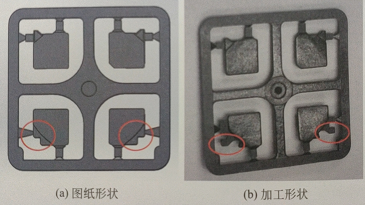

塑料產(chǎn)品形狀有差異的缺陷定義

塑料產(chǎn)品形狀有差異是指注塑后的產(chǎn)品與產(chǎn)品前期開(kāi)發(fā)時(shí)設(shè)計(jì)的產(chǎn)品結(jié)構(gòu)形狀存在差異； 產(chǎn)品形狀有差異是可以解決的外觀缺陷，只要是產(chǎn)品形狀產(chǎn)生了差異，不管差異對(duì)功能和外觀有沒(méi)有影響，都需要調(diào)整成一致以后，才可以生產(chǎn)；

模具加工工藝規(guī)程和精加工工藝

模具加工工藝規(guī)程的內(nèi)容要求1）模具或零件的名稱(chēng)、圖號(hào)、材料、加工數(shù)量和技術(shù)要求等標(biāo)題欄；2）毛坯尺寸和供貨狀態(tài)；3）工藝定位基準(zhǔn)；4）成型件的加工方法和順序；確定各工序的加工余量、工序尺寸和公差要求以及工裝、設(shè)備的配置；5）各工序的工時(shí)定額；6）確定裝配基準(zhǔn)裝配順序、方法和要求；7）確定試模要求和驗(yàn)收標(biāo)準(zhǔn)。

塑料制品熔接縫的缺陷定義

熔接縫表觀在充模方式里，熔接縫是指各流體前端相遇時(shí)的一條線(xiàn)。特別是塑料模具有高拋光表面的地方，制品上的熔接縫很象一條刮痕或一條槽，尤其是在顏色深或透明的制品上更明顯。熔接縫的位置總是在料流方向上。?物理原因? 熔接縫形成的地方為熔料的細(xì)流分叉并又連接在一起的地方，最典

塑料產(chǎn)品填充不足缺陷解釋

塑料加工時(shí)塑料制品填充不足(缺料、短射)是指熔融塑料在注射時(shí)，未完全填充滿(mǎn)模具型腔內(nèi)某個(gè)角落，即產(chǎn)品未填充完整、缺少一部分的狀態(tài)。材料流動(dòng)末端出現(xiàn)部分不完整現(xiàn)象或一模出多穴產(chǎn) 品中有一部分填充不滿(mǎn)，特別是薄壁區(qū)、薄筋位、深筋位或流動(dòng)路徑的末端區(qū)域。填充不足這種缺陷在大尺寸產(chǎn)品
